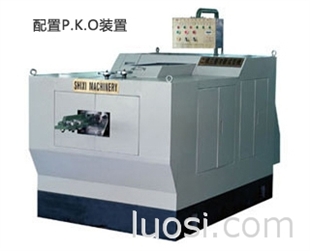

石西打头机二模三冲全空零件2D3B-XPK茂名螺丝机厂 冷镦机 螺丝机配件
价 格
起订量≥1
库存状态-
产品搜索
全空零件装置代号为K，这一系列的螺丝机械厂家称为全空零件成型二模三冲机
石西现有机型系列为：2D3B-XP-K
加装全空零件装置的二模三冲螺丝机械是在生产普通型二模三冲机的基础上加装全空零件装置（主模伸缩装置），这样除了可以生产普通型二模三冲机可以制造的产品外，使生产套筒类产品的零件成为可能。
全空零件装置（主模伸缩机构）的构造和工作原理简述如下：
1,整个机构靠与带动冲具上下升降的“升降大板”带动，“升降大板”连接的是一个连杆机构，当“升降大板”在“二轴凸轮”转动的带动下前后滑动时，“连杆”也因此前后运动带动与其连接的“摆件”摆动，“摆件”通过其端面上的棘齿与“转轴”上的棘齿啮合而可以与“升降大板”连动；
2,“转轴”上固定有“凸轮”，“凸轮”与“主模限动板”上的滚轮接触，“主模限动板”上强力弹簧顶住使其上的滚轮始终顶紧与“凸轮”保持接触，当“凸轮轴”运动时带动“凸轮”转动然后带动“滑杆”上下滑动；
3,“滑杆”上部铣成台阶， “顶针弯压板”以绞链的方式装在机体，“顶针弯压板”有穿螺轴过，螺轴上套有强力弹簧顶住“顶针弯压板” 使其用“下顶针管”始终顶紧“第二主模”而使其可以灵敏地复位；
4,当“第二主模”按工艺要求要伸缩时（如 ；腔内的顶料棒要将工件两头的孔的中间的薄壁顶穿时），受到第二冲模的冲力作用“第二主模”就会后退同时顶着“顶针弯压板”后退，“顶针弯压板” 后退会与“滑杆”上的台阶面接触，这样“滑杆” 上的高低台阶面就可以限制“第二主模”伸缩活动量和调整主模伸缩活动的时机了；
5,通过调整“摆件”上的棘齿与“转轴”上的棘齿啮合的相对位置就可以调整“凸轮”带动“滑杆”上下运动的时间，这样可以就到达调整“滑杆”的上下运动时间来配合工艺要求主模伸缩活动的时机了。

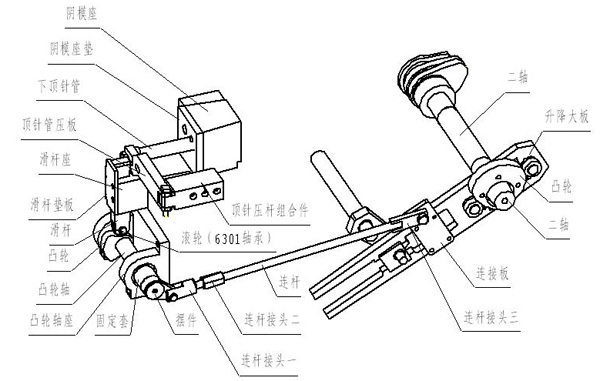

全空零件成型机构的结构和传动图A

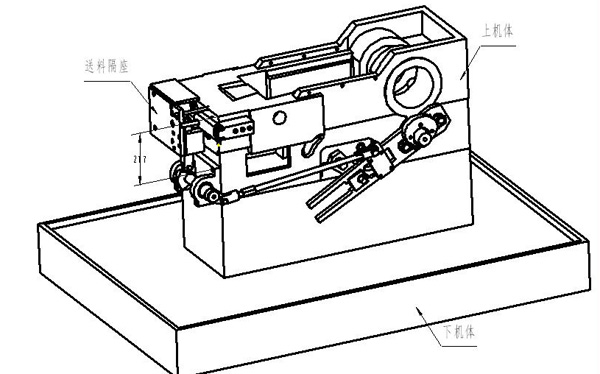

全空零件成型机构的结构和传动图B
