产品名称：加装脱膜钳的二模三冲螺丝机械
该系列的螺丝机械是在原有的2D3B-XP1、2D3B-XP2和2D3B-0502、2D3B-0503机型上加装脱膜钳装置的二模三冲机。
现有机型：2D3B-XP1-T、2D3B-XP2-T、2D3B-0502-T、2D3B-0503-T
加装脱膜钳的二模三冲螺丝机械除了可以生产普通型二模三冲机可以制造的所有产品外，还可以制造普通型二模三冲机不易制造的、冲压成型后的坯料不能从主模里被顶出的、需要有夹钳辅助拉脱坯料的多台阶实心或半空轴类产品。
加装脱模钳装置的二模三冲螺丝机械脱模钳装置工作原理简述：
1,二轴上的“凸轮”带动“杠杆”摆动，“杠杆”的另一头与可以上下滑动的“斜条”接触，“杠杆”摆动带动“斜条”上下运动而带动和“导轨滑杆”固定在一起的“（脱模）大滑块”运动；
2,“小滑块座”固定在“（脱模）大滑块”上与其连动，“小滑块”以燕尾槽与“小滑块座”组合；
3,“脱模钩钳固定块”固定在“小滑块”上，“脱模钳”固定在“脱模钩钳固定块”上；
4,当冲具在将坯件冲压成型时，“斜条”推动“（脱模）大滑块”带动“脱模钩钳固定块”和“脱模钳”横向前进，在冲具刚退开时“脱模钳”口卡住工件头，此时装在“（主滑台）大滑快”上的“脱模钩”住“小滑块”，随着冲具的后退“小滑块”带动“脱模钳”将工件拉出，靠着“脱模钳”横向回位后的震动将工件振落。
脱模钳装置传动示意图1
脱模钳装置传动示意图2

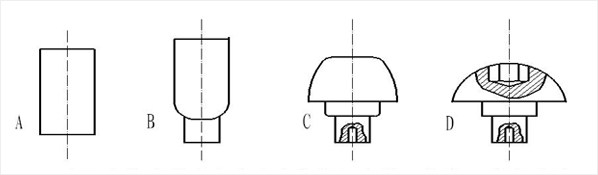

内六角槽半圆球头半空台阶铆钉冷镦工艺工序变形图
更多介绍见：http://www.shixi1980.com/product_42.html
